醫院垃圾與被服收集系統：推動后勤運輸智能化與高效化

醫院垃圾與被服收集系統是一項在國外發達國家已廣泛應用的成熟技術，主要分為全封閉負壓式和非全封閉重力式兩種類型。全球40多個國家和地區的大型醫院普遍采用智能化的全封閉式負壓收集系統，用于醫院內部垃圾和污衣被服的收集與運輸，有效防止病菌的院內傳播和交叉?zhèn)魅尽?/span>

負壓式垃圾與被服收集系統以負壓為動力源，通過全封閉的管網進行傳輸，在站房進行集中回收。該系統的收集對象主要包括生活垃圾和污衣被服，涵蓋門急診樓、病房樓、行政樓等區域產生的各類非醫療廢物生活垃圾以及醫務工作服、患者服飾和病床床褥等污染被服。

   一、    主要構成與功能

負壓式垃圾與被服收集系統覆蓋全院范圍，尤其適用于分散型、多樓宇布局的醫院。系統主要包括四大子系統：投放系統、傳輸管網系統、收集系統以及控制及動力系統。

1、投放系統

投放系統負責實現垃圾和污衣被服的投放與暫存。它包括垃圾投放口、污衣被服投放口（均位于井道內垂直豎管或室外地面）、暫存垃圾的排放閥室、排風裝置、清潔消毒裝置以及相關的電氣控制組件。

（1）投放口

根據醫院管理需求，投放口有以下三種設置方式：

①   垃圾投放口與污衣被服投放口同時設置，主要應用于門診醫技樓和普通住院樓。若建筑空間允許，兩種投放口可相鄰布置，共享一個井道。

②   單獨設置垃圾（或污衣被服）投放口，滿足特殊投放需求。例如，行政辦公樓可只設垃圾投放口，住院樓可只設被服投放口，便于先消毒后投放。

③ 室外垃圾投放口，適用于占地面積較大的醫院項目，用于公共區域垃圾的集中投放，實現全院范圍內的“零污染”衛生管理。

（2）垂直豎管

垂直豎管連接投放口與底部排放閥室，管徑為500mm，采用內壁光滑的不銹鋼管材質，避免刮破垃圾包裝袋和污衣被服。

（3）通風裝置

自動通風裝置位于垂直豎管上方及建筑天面，確保豎管內持續保持微負壓狀態。當投放口打開時，氣流將流向豎管內，并經頂部通風裝置排出室外，防止異味溢出。

（4）排放閥室

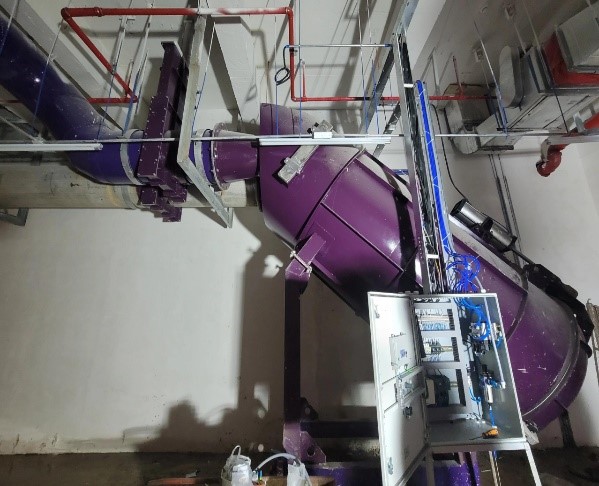

在建筑底層投放口的正下方設立排放閥室，用于放置系統設備，包括垃圾（污衣被服）暫存裝置、系統閥門及電氣控制組件等。

2、傳輸管網系統

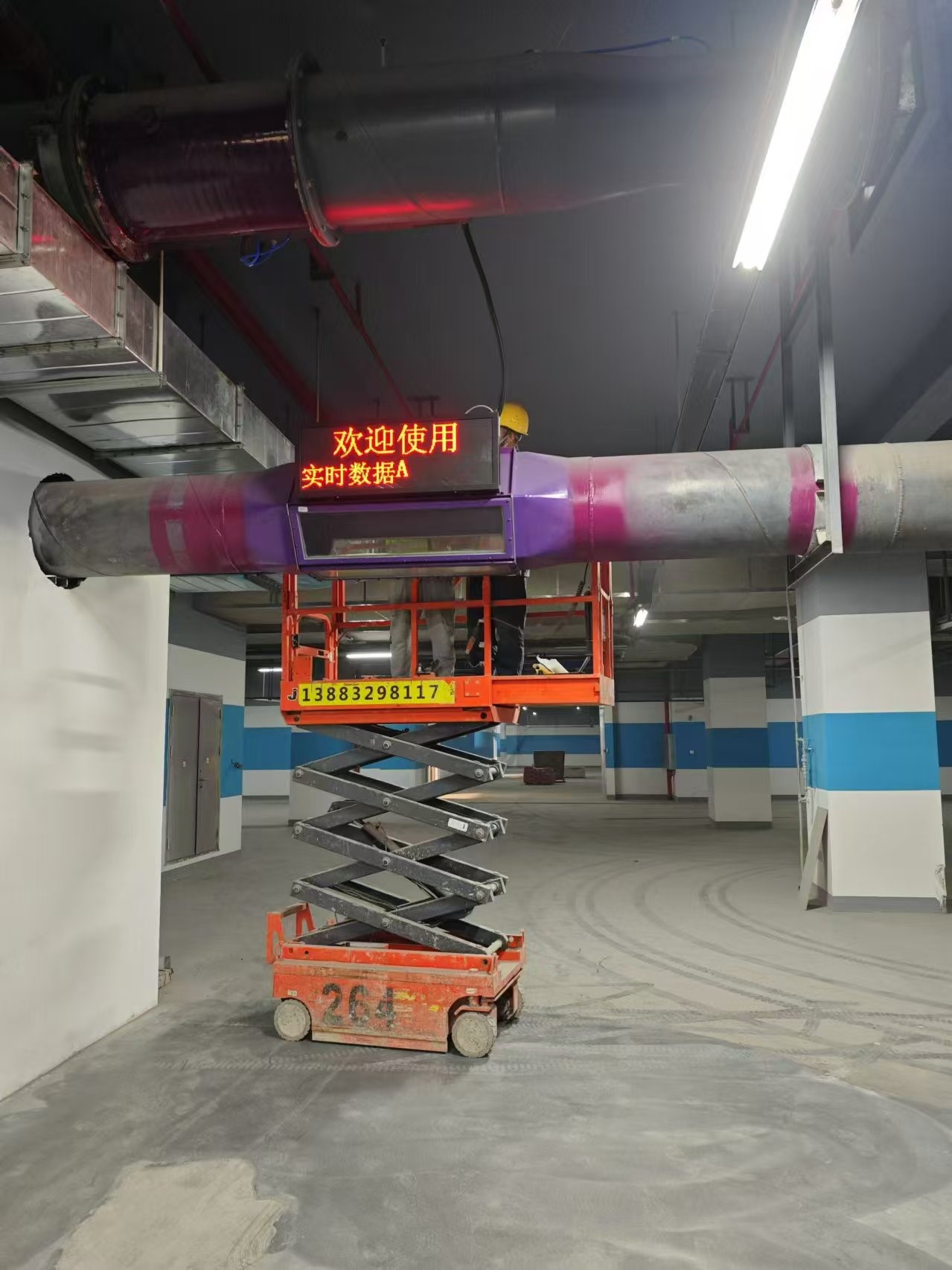

傳輸管網系統由高負壓氣流運作的水平管道組成，將暫存在排放閥室內的垃圾或污衣被服輸送至收集站進行進一步回收。管網可隨醫院建筑工程進度進行安裝，可吊裝于地下室上空或埋地安裝于室外。管網由不銹鋼或碳鋼管道、彎頭、三通、檢修門、閥門及電氣控制裝置組成。考慮到被服需清洗循環使用，建議輸送污衣被服的管道采用不銹鋼材質，以保證管道內壁光滑，降低損耗率。

3、收集系統

收集系統主要包括垃圾收集終端、污衣被服收集終端、除塵除臭過濾裝置。其中，當醫院規劃內部設置洗衣房時，污衣被服收集終端會直接設在洗衣房內或鄰近區域，方便收集后的污被服直接清洗處理。

①    垃圾收集終端

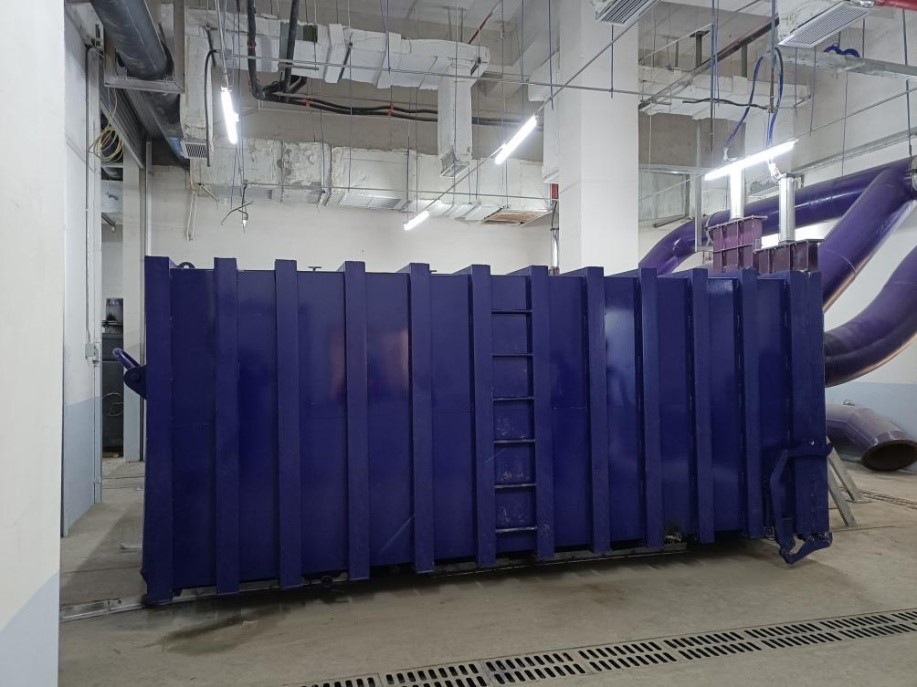

垃圾收集終端通常由器物分離器、壓實機與垃圾集裝箱組成，壓實機按醫院日垃圾處理量選擇配置。壓實機、分離器及接入管道安裝總高度不超過5.5m；系統通常至少配置2個垃圾集裝箱（一備一用）。

②污衣被服收集終端

醫院配置被服收集終端便于一次收集大量污衣被服，提高工作效率。被服收集終端采用氣動閥門式開關方式，實現自動卸料。每個被服上都裝有芯片，通過自動清點裝置進行全自動交接，后面由被服收集管理平臺進行數字化管理。

     ③ 除塵除臭過濾裝置處理后才能排至室外大氣，因此在負壓式垃圾被服動力收集系統的末端，要設置特別設計的多層活性炭過濾裝置，起到除塵及除臭的作用。除塵除臭過濾裝置為單獨的設備，安裝在機房內，并與抽風機相連接，故工作時內部承受巨大的負壓。過濾器底部設有過濾垃圾收集器，收集器可旋轉打開并進行日常清理。

4.控制及動力系統

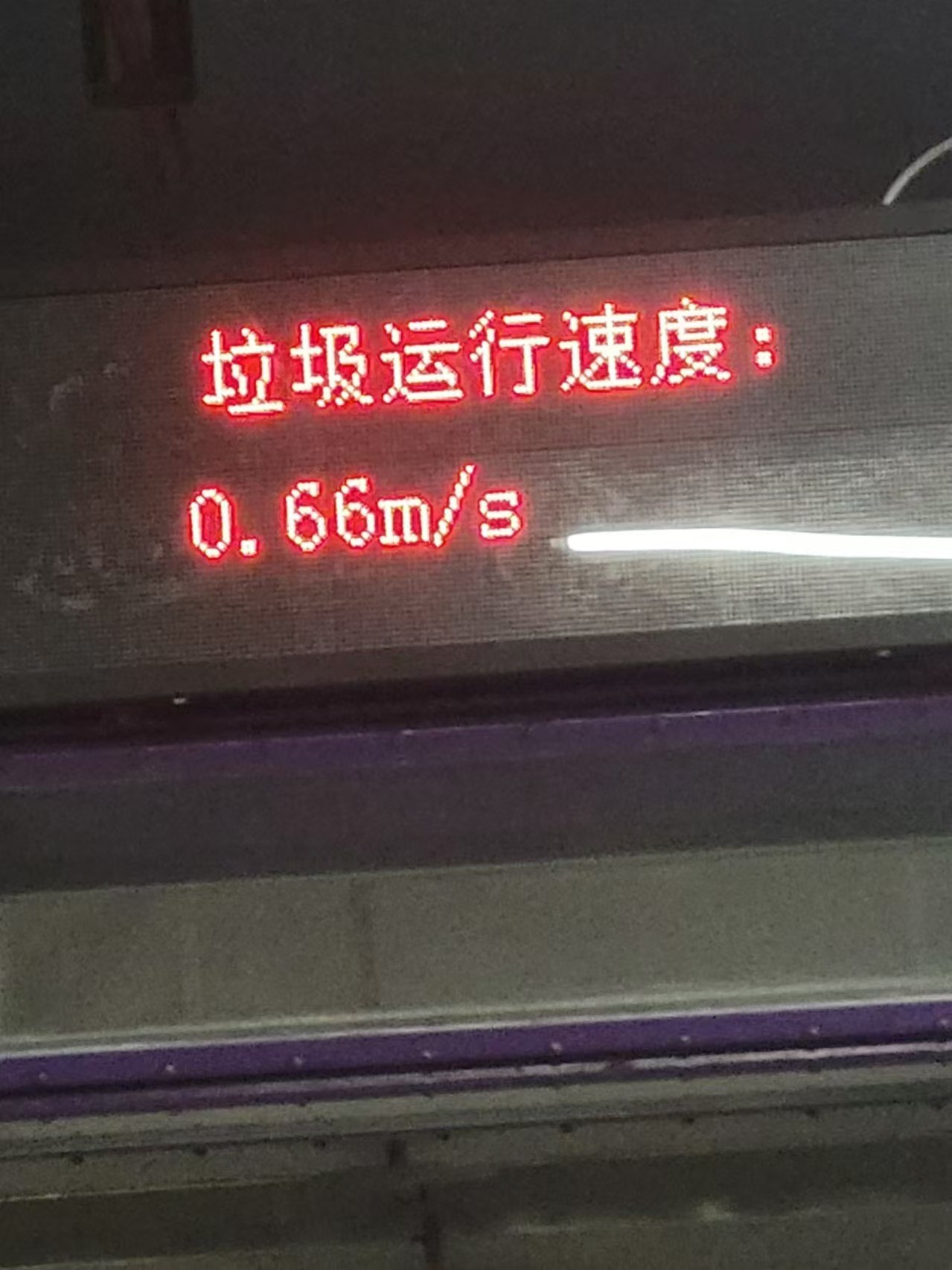

（1）控制監控系統：垃圾被服收集系統可實現全自動高效運作。系統可實時顯示各排放閥室的儲存狀態、閥門開啟狀態及系統監控指標。系統可在自動與人工模式間自由切換，必要時可人工介入操作。

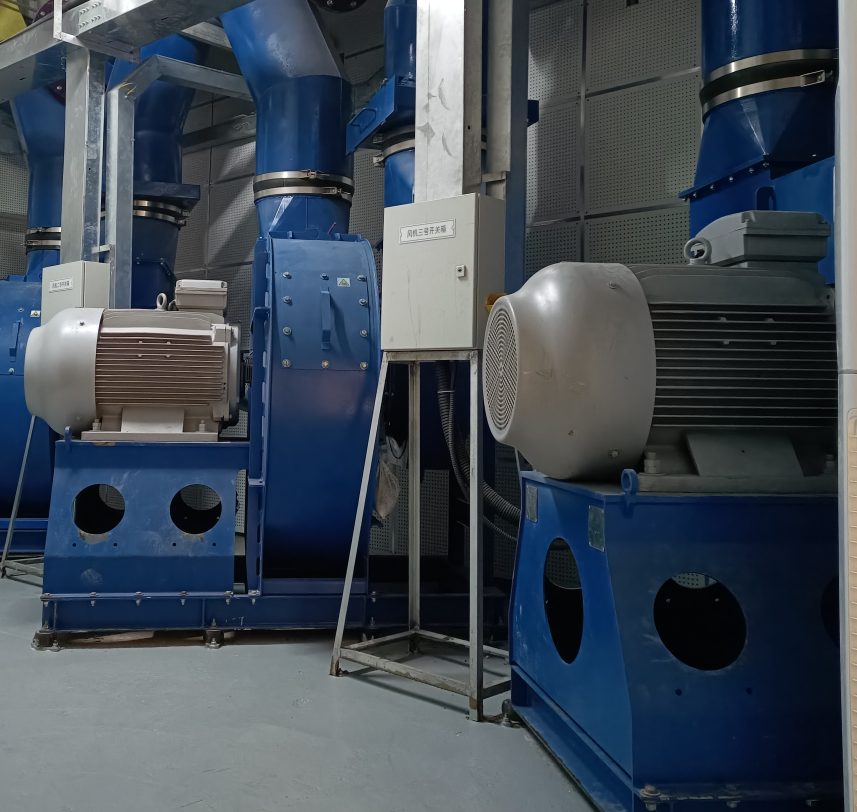

（2）動力系統：應選用高性能變頻節能風機。通常一個項目配置三臺風機，其中兩臺同時工作，一臺備用。大功率風機產生的管內抽吸氣流速度可達70~100km/h，強大的負壓動力可將投放物迅速輸送至收集站。

（3）監控系統：預裝專業控制軟件，通過圖形化界面監控整個系統的運行狀態，對故障進行報警提示，并記錄系統使用情況及數據。

二、        工作原理及技術特點

（1）工作原理

垃圾和污衣被服被投入投放口后，通過智能感應裝置驅動變頻風機系統產生負壓動力。投放物以70~100 km/h的速度經傳送管道被抽運至收集站的垃圾集裝箱或儲衣罐。垃圾集裝箱由環衛車運離醫院至垃圾處置點進行集中處理；污被服則運送至洗衣房進行清洗。管道內的空氣經過除塵、除臭裝置凈化后排出。整個收集過程中，垃圾和污衣被服處于全密閉的傳輸方式下，不與外環境接觸，實現醫院環境的“零污染”。

（2）技術參數

①投放口采用304不銹鋼材質門框及拉門，帶自動關閉閉門器。投放口安裝應符合建筑防火規定，必要時安裝防火門；設置RFID讀卡裝置以實現智能刷卡授權開啟。

②垂直豎管采用304不銹鋼管材；水平管道中垃圾管道選用碳鋼管、被服管道選用不銹鋼管，內徑均為500mm。

③管道豎井預留口尺寸為1m×2m；橫向水平管道轉彎半徑不小于1.5m；水平管道爬坡角度為15%（26.8%）。

④收集站機房面積約240m2，層高6m，具備垃圾車運輸通道條件。供電要求為220kW、50Hz、380V。若采用污被服收集儲存罐，規格為2.5m×2.35m×7.5m，占用空間為4.5m（寬）×10m（長）×5m（高）以上。

     三、     系統規劃與實施

垃圾被服收集系統在設計時必須考慮的因素包括：日均產生垃圾量、各病區床位數及布局、投放口功能、投放口（垂直豎管）位置、管網路由、收集站機房的空間大小及位置。

設計者通過對醫院每日生產的垃圾量及建筑布局的初步管網路由設計，來確定投放口的布置需求和中間收集站的設備選型（包括垃圾集裝箱尺寸、風機規格及數量和過濾系統選型）。收集站的面積和內部高度要求根據收集設備的組合而變化，實際尺寸根據醫院具體情況而定。
